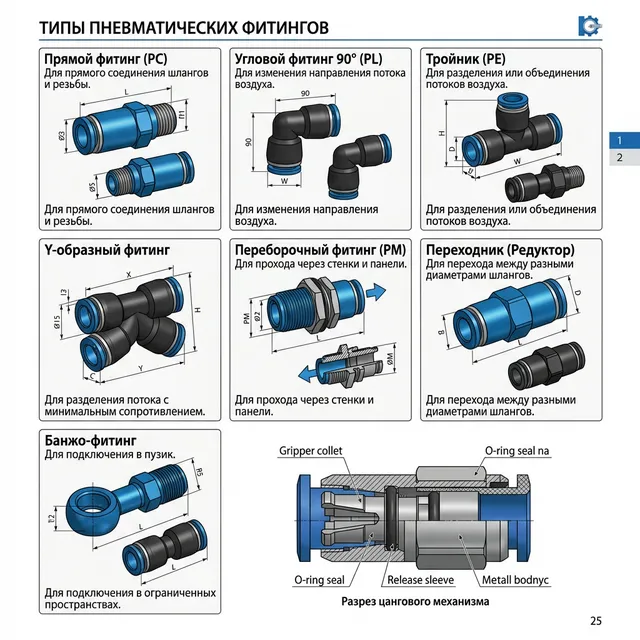

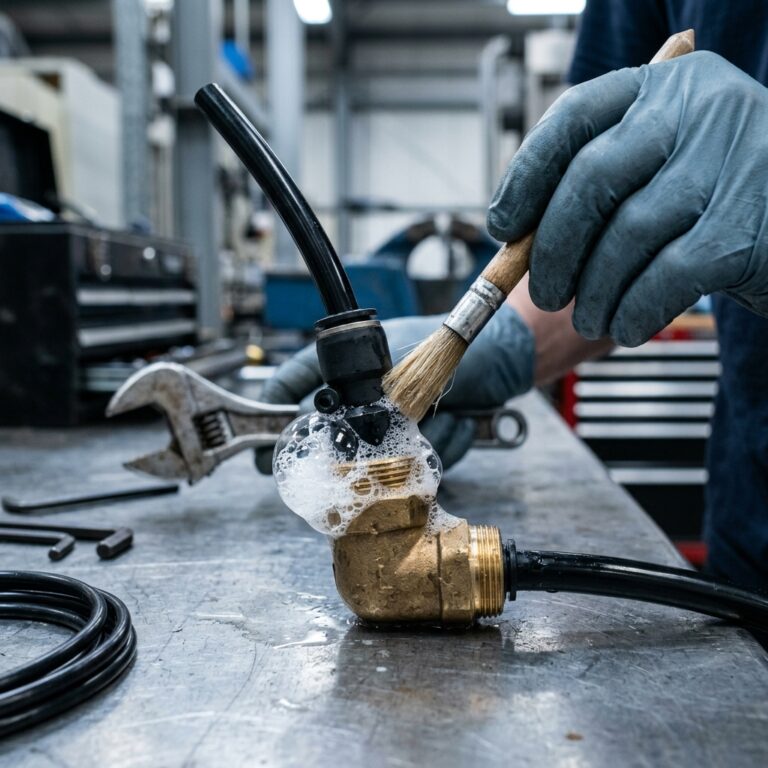

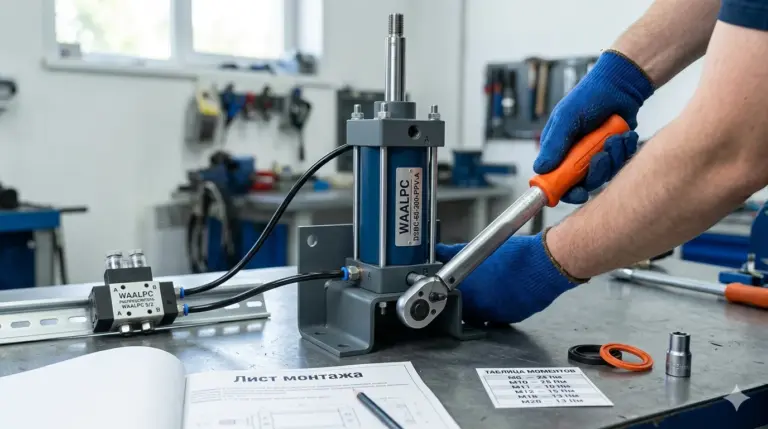

Монтаж и стандарты пневматического оборудования — раздел о правильной установке, подключении и эксплуатации пневматики по международным и российским стандартам. От монтажа одного цилиндра до проектирования цеховой пневмосети — собраны материалы, которые помогают избежать типичных ошибок, снижающих ресурс оборудования в разы.Зачем нужны стандарты в пневматикеСтандартизация в пневмоавтоматике — это взаимозаменяемость. Цилиндр европейские серии DSBC-63 по ISO 15552 геометрически идентичен японских аналогов MBC-63 или итальянских аналогов 62-063: крепления, резьбы, размеры совпадают. Если перегорел цилиндр — замена ставится за 10 минут без переделки оснастки. Это экономит миллионы рублей на производствах с большим парком пневматики. Кроме того, стандарты регламентируют обозначения на схемах (ISO 1219), классы чистоты воздуха (ISO 8573), параметры пропускной способности (ISO 6358), требования к монтажу и безопасности. Знание стандартов отличает инженера от «слесаря по пневматике».Стандарты пневмоцилиндровISO 15552 (ранее ISO 6431, VDMA 24562)Основной стандарт для профильных пневмоцилиндров диаметром 32–320 мм. Регламентирует: Присоединительные размеры (шпильки, резьбы крепления) Монтажные интерфейсы (MS1/MS2 — лапы, MF1/MF2 — фланец, MP — цапфы и т.д.)Размеры штоковых соединений (Y-вилка, шарнир)Расположение выхлопных портовПо ISO 15552 работают все крупные производители: европейских аналогов (DSBC, DSBG), японских аналогов (MBC, CP96), итальянских аналогов (Series 62), тайваньских аналогов (SU), Waalpc (DSBC). Наш каталог: цилиндры ISO 15552.ISO 6432 / CETOP RP 52 PСтандарт для круглых мини-цилиндров Ø16–25 мм. Неразборный корпус из нержавеющей стали, резьбовое крепление на переднем фланце, магнитный поршень в стандарте. Применяются для мелких задач автоматизации: DSNU ISO 6432. Standard Шпильчатый (SC) и MAL Классические конструкции «доISO-эры», широко используемые в азиатском оборудовании. SC — на 4 шпильках, разборный. MAL — круглый с резьбовыми соединениями. Совместимы по большинству параметров, но требуют проверки при замене на ISO-стандарт.Стандарты схем и обозначенийISO 1219 — графические обозначенияМеждународный стандарт графического отображения пневматических схем. Каждый компонент имеет унифицированное обозначение: цилиндры, распределители 3/2, 5/2, клапаны, ФРЛ-блоки, глушители. Подробнее: Как читать пневматические схемы ISO 1219. Интерактивный инструмент: Конструктор пневмосхем.ISO 1219-2 — обозначение портовСтандартная нумерация портов на пневмораспределителе: 1 (P) — подача, 2 и 4 (A, B) — выходы, 3 и 5 (R, S) — выхлоп, 12 и 14 — порты пилотного управления. Полная схема подключения 5/2.Стандарты резьб и соединенийG (BSPP) — цилиндрическая трубнаяЕвропейский стандарт (British Standard Pipe Parallel). Цилиндрическая резьба, уплотняется через плоскую прокладку или O-ring. Используется европейских и японских брендов. Наиболее распространённая в Европе и России. Подкласс: фитинги G.R (BSPT) — коническая трубнаяКоническая резьба (British Standard Pipe Taper). Уплотняется конусом с применением ФУМ-ленты или анаэробного герметика. Популярна в азиатском оборудовании (тайваньских аналогов). Не взаимозаменяема с G: фитинги R.NPT — американская коническаяAmerican National Pipe Taper — коническая резьба по стандарту ANSI. Применяется в оборудовании из США. Угол профиля отличается от BSPT, поэтому несовместима с R-резьбой.Метрические M5, M7Для миниатюрных компонентов: мини-цилиндры DSNU-16, компактные распределители, датчики. Уплотнение через плоскую прокладку.Стандарты качества сжатого воздуха (ISO 8573)ISO 8573-1 классифицирует качество воздуха по трём параметрам: Твёрдые частицы (классы 1–6): размер и концентрация пыли Точка росы (классы 1–6): содержание влаги Масло (классы 1–4): концентрация масляных паров Для стандартной автоматизации требуется класс 5:6:4 или лучше. Для пищевой/фармацевтической — 2:4:2 (требует осушитель и угольный фильтр). Осушение сжатого воздуха.Правильный монтаж пневматикиТиповые ошибки монтажа, снижающие ресурс: Нет фильтрации — твёрдые частицы убивают уплотнения за недели Нет слива конденсата — вода попадает в цилиндры, коррозия Длинные трубки от распределителя до цилиндра — медленное срабатывание, реверсивные удары Неправильная ориентация ФРЛ — стакан должен быть внизу Отсутствие глушителей на выхлопе — шум, ускоренный износ клапанов Перетянутые цанговые фитинги — деформация корпуса Подробнее: Монтаж фитингов и трубок.ГОСТ и российские нормыГОСТ 17752-81 — Гидропривод и пневмопривод. Термины и определения ГОСТ Р 52543-2006 — Пневмоприводы. Общие технические требования ГОСТ 24856-2014 — Арматура трубопроводная. Основные параметрыСвязанные разделыПневмоавтоматика — компоненты систем управления Технические расчёты — формулы и методики Ремонт и сервис — эксплуатация пневматики Безопасность — охрана труда с пневматикой
