Пневмоцилиндр течёт масло — 5 причин и как устранить

Подтекание масла из пневмоцилиндра — типовая проблема для оборудования с лубрикатором. За день масло на штоке = за месяц лужа под станиной. Разберём 5 причин и пошагово найдём виновника.

Что значит «течёт масло» — три места подтекания

Сначала определите место — это решает 70% диагностики:

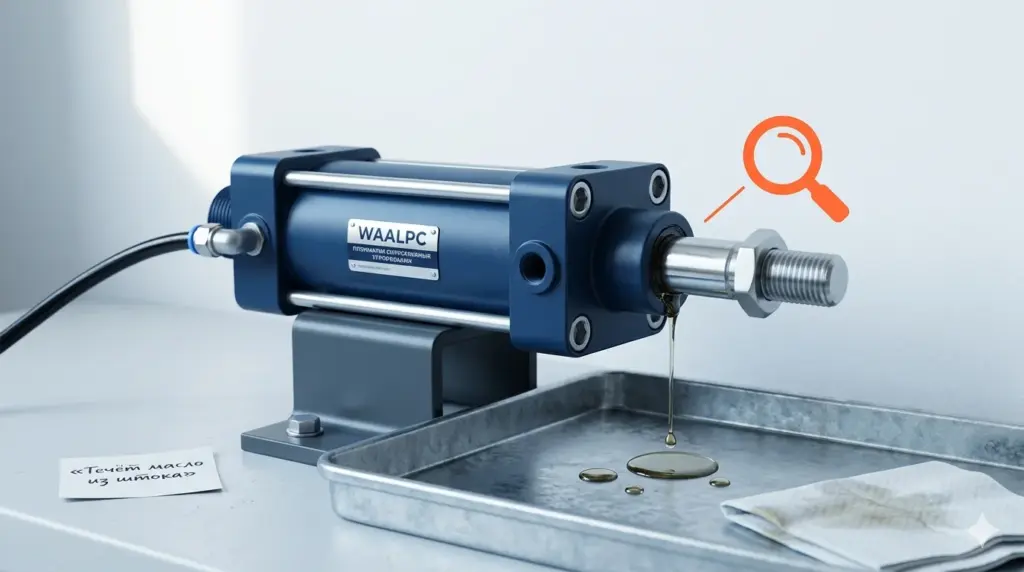

• Со штока — мокрая пыль на штоке после хода. Главная причина — износ штокового уплотнения или скребка
• Из передней крышки — потёки на крышке вокруг штока. Износ передних уплотнений крышки
• Из задней крышки или ушка — масло в районе монтажного крепления. Износ задних уплотнений или дефект поршня (масло идёт через зазор)

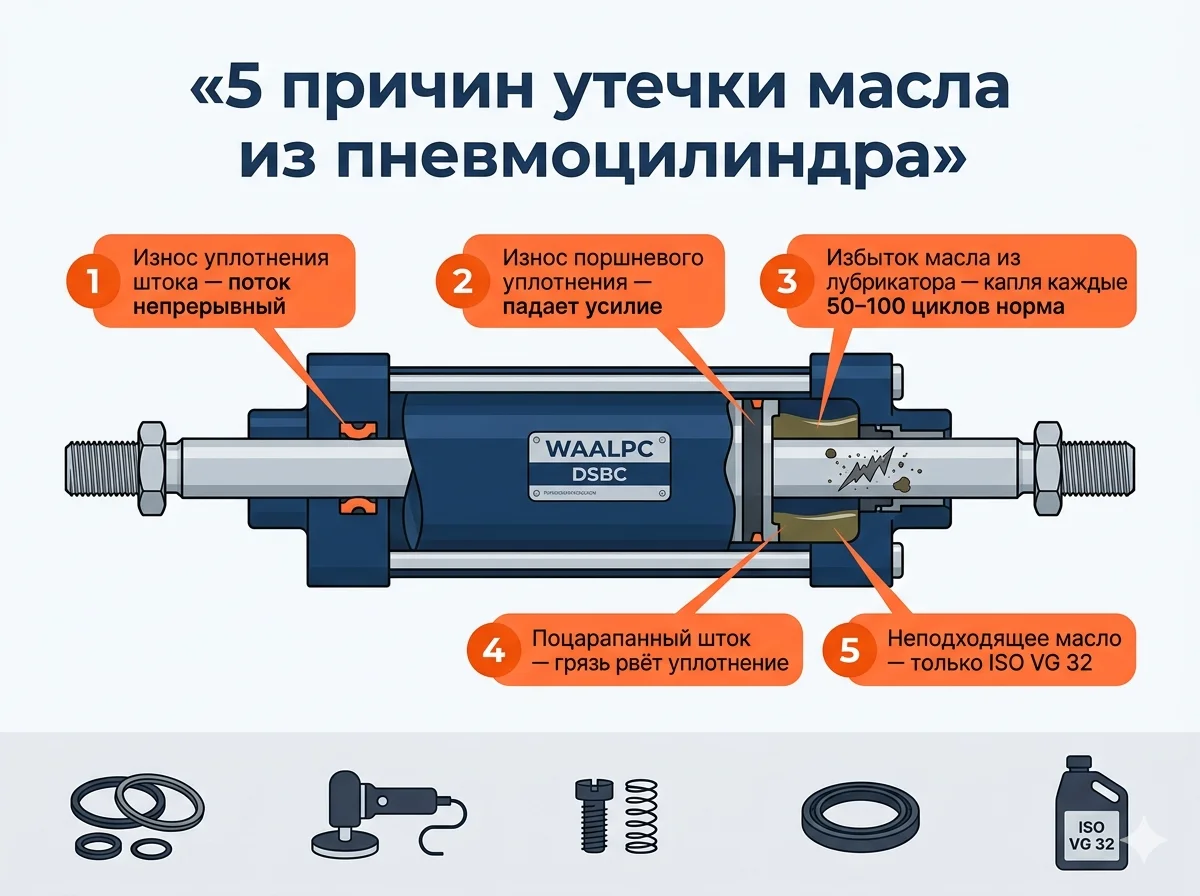

Причина 1. Износ штокового уплотнения (самая частая, 60% случаев)

Уплотнение штока — резиновое кольцо в передней крышке, через которое проходит шток. При работе постоянно скользит по штоку, постепенно изнашивается.

• Ресурс — 1-3 миллиона циклов в среднем, до 10 миллионов в идеальных условиях
• Признаки — равномерные потёки на штоке после каждого хода
• Что ускоряет износ — грязь на штоке, перекос монтажа, нехватка смазки, слишком высокое давление

Решение: замена ремкомплектом за 30 минут. Цена ремкомплекта WAALPC для DSBC — 200-800 ₽ в зависимости от размера. Для DSNU — 150-500 ₽.

Причина 2. Переизбыток масла из лубрикатора

Если в системе установлен лубрикатор, он добавляет масло в воздух. Стандарт подачи — 1-3 капли на 1000 нл воздуха. Перебор → масло конденсируется в цилиндре и выходит через шток или щели.

• Признаки — масло выходит не только из цилиндра, но и из выпускных портов распределителя. На полу под линией — мокрая пыль
• Диагностика — посмотрите на пластиковую колбу лубрикатора: уровень масла должен снижаться 1-2 мм в неделю. Если падает быстрее — переизбыток

Решение: закрутить регулировочный винт лубрикатора (обычно на верхней крышке). Подача 1-2 капли/мин при работе пневмоинструмента — достаточно.

Причина 3. Неправильное масло

В лубрикатор заливают компрессорное масло ISO VG 22 или ISO VG 32. Бытовые масла (для двигателей, трансмиссионные) не подходят — они слишком вязкие для тонких отверстий лубрикатора, забивают капилляры.

• Что нельзя: моторное масло, трансмиссионное, индустриальное И-12А, веретёнка
• Что можно: ISO VG 22 (для холодных условий), ISO VG 32 (стандарт), ISO VG 46 (для горячих цехов)
• Признаки неправильного масла: масло выходит каплями (не туманом), лубрикатор «не работает»

Решение: слить старое масло, промыть лубрикатор бензином, залить правильное. Проверять через 2-3 дня — должна образовываться мелкая туманообразная взвесь.

Причина 4. Износ скребка штока

Скребок — кольцо рядом с уплотнением, очищает шток от грязи на обратном ходу. При износе грязь попадает к уплотнению, ускоренно его изнашивает.

• Признаки — на штоке видны царапины, шероховатость, ржавчина
• Когда менять — при каждой замене уплотнения, скребок идёт в комплекте

Решение: входит в ремкомплект уплотнения.

Причина 5. Износ уплотнений крышек

Передняя и задняя крышки уплотняются от корпуса резиновыми кольцами. Через 5-10 миллионов циклов кольца теряют эластичность.

• Признаки — масло из стыка между крышкой и корпусом
• Что ускоряет износ — перетяг лап (механическое давление на крышку), вибрация, температура выше +60 °C

Решение: ремкомплект полного капремонта (5 уплотнений). 800-2500 ₽ для DSBC. Работа по разборке и сборке — 1.5-2 часа на цилиндр.

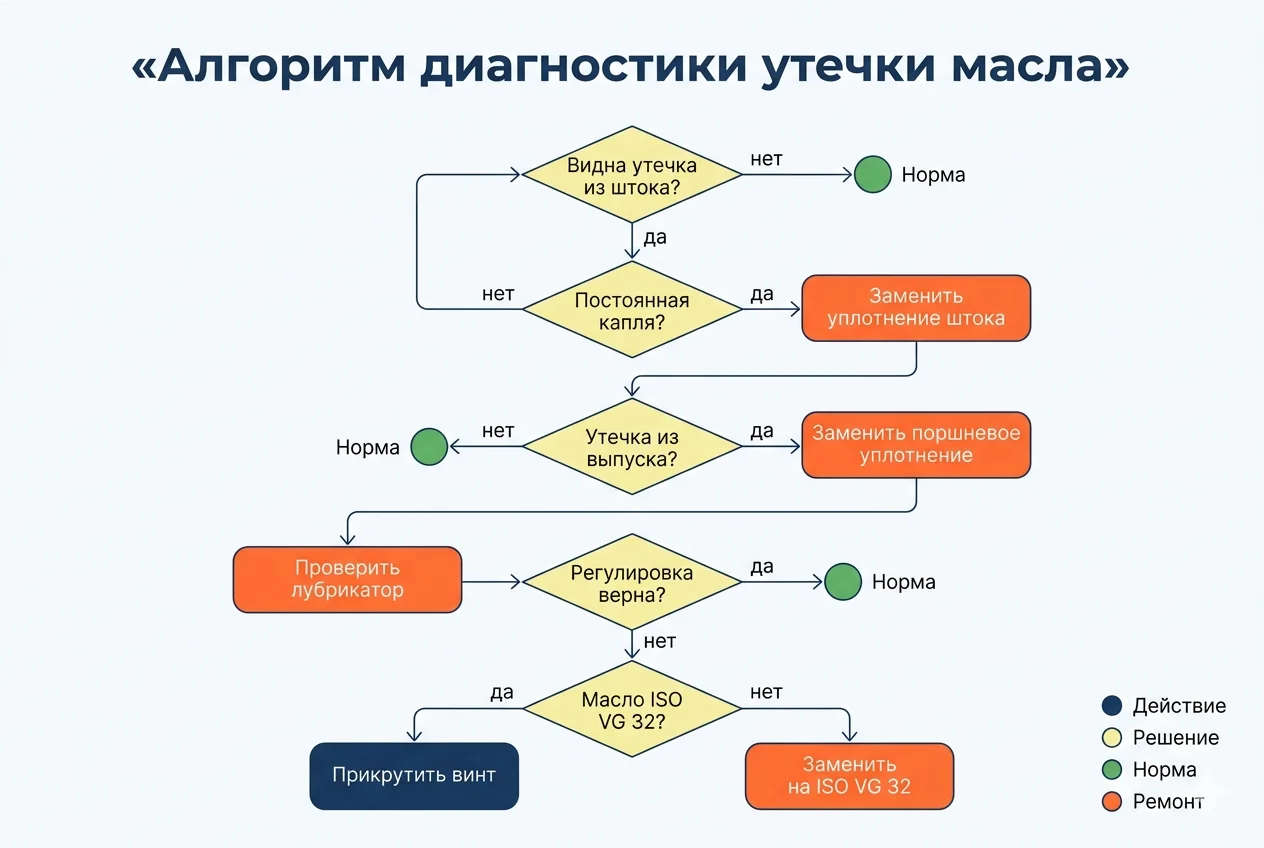

Диагностика по симптомам

Симптом	Причина	Решение
Капли на штоке после каждого хода	Износ уплотнения штока	Ремкомплект уплотнения
Масло выходит из всех цилиндров одновременно	Переизбыток в лубрикаторе	Уменьшить подачу винтом
Шток с ржавчиной и царапинами	Износ скребка	Полный ремкомплект + полировка штока
Масло из стыка корпус-крышка	Износ крышечных уплотнений	Капремонт полный
Масло идёт густыми каплями вместо тумана	Неправильное масло в лубрикаторе	Слить, промыть, залить правильное

Когда ремонтировать, когда менять

• Износ уплотнений — ремонт ремкомплектом (200-2500 ₽). Цилиндр работает дальше 3-5 миллионов циклов
• Задиры гильзы — гильза изнутри поцарапана, уплотнения сразу изнашиваются. Только полная замена цилиндра
• Деформация штока — изогнут, не входит во втулку плавно. Замена
• Трещина корпуса — на резьбах портов или крышках. Замена обязательна, в работе разорвёт

Цена нового цилиндра WAALPC DSBC Ø32 — от 3 980 ₽. Если износ только уплотнений — ремонт окупится. Если повреждена гильза — выгоднее замена.

Когда ремкомплект Festo уже не помогает — замена цилиндра по ISO 15552

Если речь о Festo DSBC или DSNU, есть граница, после которой покупка очередного ремкомплекта теряет смысл. Гильзу не восстановит ни одно уплотнение: задир глубиной от 0,05 мм даёт износ нового кольца за 1–2 недели работы. На этом этапе разумнее ставить новый цилиндр — и здесь критично, что DSBC и DSNU нормированы по ISO, а значит совместимый аналог садится на ту же раму без переделки кронштейнов.

Короткая шпаргалка по характерным замерам — для самопроверки перед заказом:

Серия Festo	Стандарт ISO	Диаметры, мм	Порты	Совместимый аналог WAALPC
DSBC (профильный, ISO 15552)	ISO 15552	32 / 40 / 50 / 63 / 80 / 100 / 125	G1/8 – G1/2	DSBC-32…125 (склад Москва)
DSNU (круглый, ISO 6432)	ISO 6432	8 / 10 / 12 / 16 / 20 / 25	M5 – G1/8	DSNU-8…25 (склад Москва)
ADN/AEN (компактный)	ISO 21287	12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100	M5 – G3/8	ADN-12…100 (отгрузка от 2 недель)

Что важно сверить, чтобы аналог встал «как родной»: установочные размеры по ISO (для DSBC — расстояние между задними отверстиями крепления и резьба штока M10×1,25 для Ø32, M12×1,25 для Ø40–50), исполнение крепления (лапы / фланец / цапфы), длину хода и положение датчиков. По ISO 15552 датчиковые пазы профиля совпадают у DSBC Festo и DSBC WAALPC — старые геркон/индуктивные датчики переставляются без замены.

Если ремкомплект Festo нужен «здесь и сейчас», а оригинал везут 8–12 недель — присылайте артикул цилиндра, инженер ответит за 1 рабочий день: или подходящий ремкомплект WAALPC под ваш типоразмер, или совместимый цилиндр на замену с расчётом по ISO-размерам.

Профилактика — как избежать течи на 5-7 лет

1. Фильтр воздуха 5 мкм перед каждой линией — задержит абразив
2. Регулятор давления ниже паспортного (5-6 бар вместо 8-10) — снижает износ
3. Правильный лубрикатор с настройкой 1-2 капли/мин
4. Защита от радиальной нагрузки — шарнир на штоке вместо жёсткого соединения
5. Регулярная очистка штока мягкой тряпкой раз в месяц
6. Замена воздушного фильтра раз в полгода (даже если выглядит чистым)

Часто задаваемые вопросы

Сколько стоит ремкомплект пневмоцилиндра?

Для DSBC Ø32-63 — 200-800 ₽. Для DSNU Ø16-25 — 150-500 ₽. Для SC Ø80-125 — 600-1500 ₽. Включает: уплотнение штока, скребок, поршневые кольца, кольца крышек.

Можно ли заменить уплотнения без специнструмента?

Да, для серий DSBC и DSNU — достаточно набора отвёрток и шестигранников. Открутить крышку → снять поршень → заменить кольца → собрать. Для тяжёлых SC может потребоваться съёмник.

Почему появилось масло после замены ремкомплекта?

Самые частые причины: 1) уплотнение установлено наоборот (рабочая кромка должна быть в сторону давления); 2) забыли смазать кольцо при монтаже (порвалось при первом ходе); 3) задир гильзы был и до ремонта, новое уплотнение тоже изнашивается за 1-2 недели.

Где купить оригинальный ремкомплект для WAALPC?

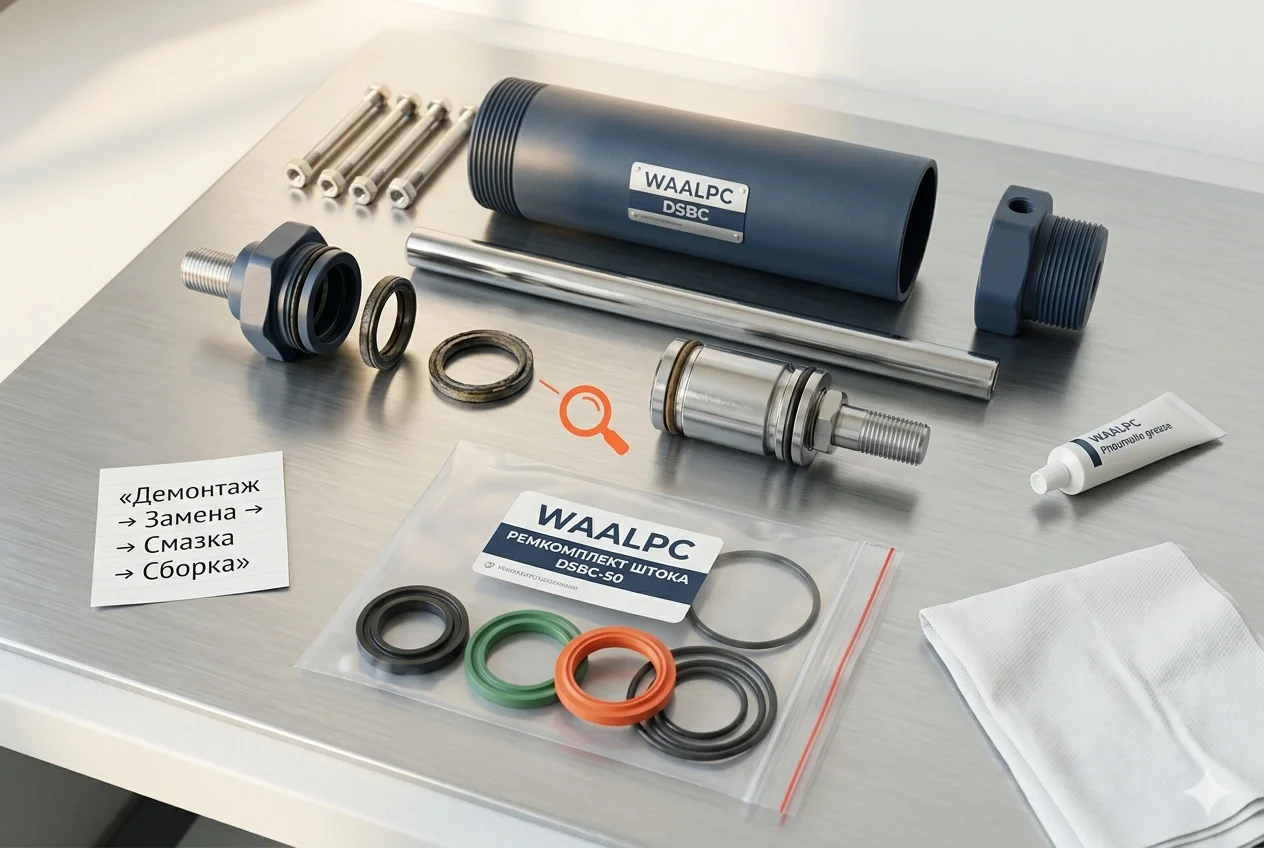

Ремкомплекты WAALPC поставляются под каждый типоразмер DSBC, DSNU, MAL, SC. Заказывайте по артикулу основного цилиндра + индекс «-RK» (например, DSBC-50-100-RK). Срок поставки 1-3 дня со склада в Москве.

Можно ли использовать ремкомплект от Festo для WAALPC?

Не рекомендуется. Хотя размеры по ISO 15552 совпадают, конкретные кольца имеют разную толщину и материал. Корректную совместимость гарантирует только ремкомплект под конкретного производителя.

Можно ли заменить мой импортный пневмоприбор на WAALPC?

Да. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам. Срок — 1 рабочий день, в ответ получите таблицу по 5 категориям с ценами, сроками и сертификатами. Отправить список →
